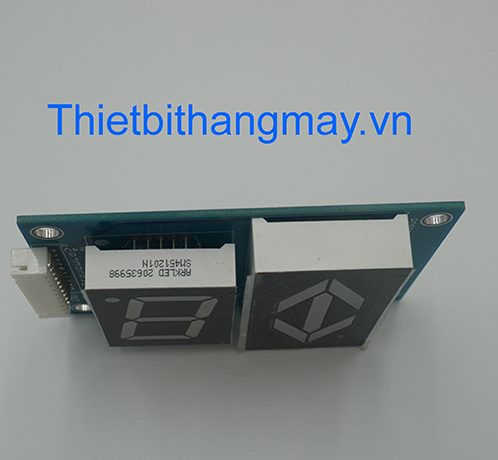

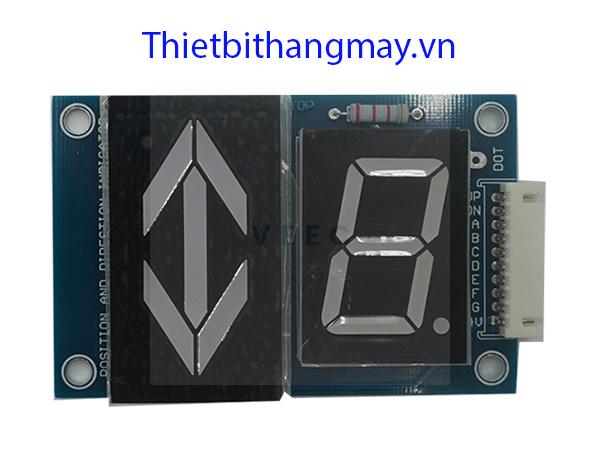

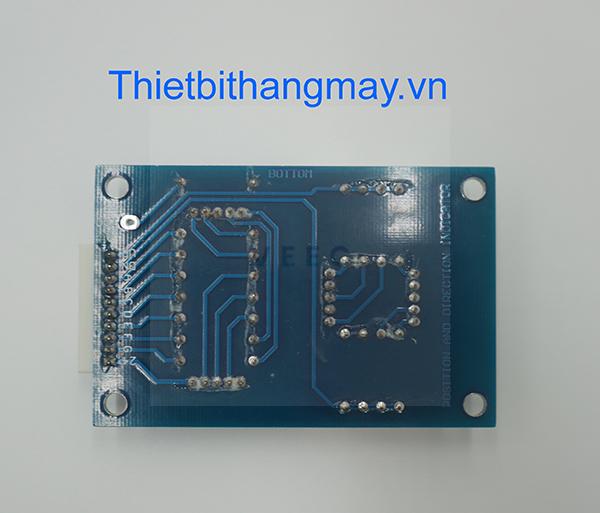

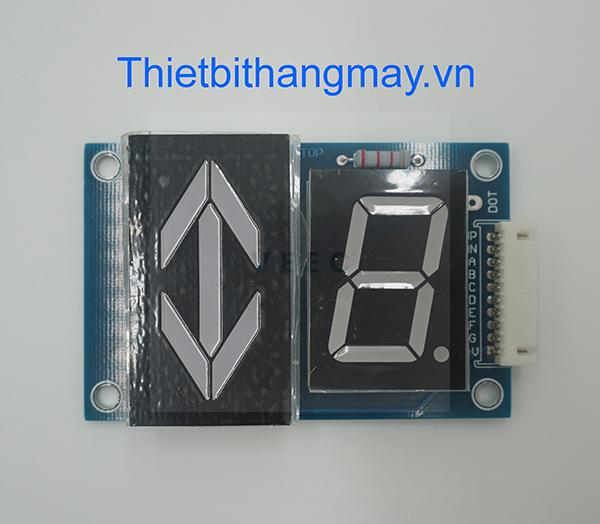

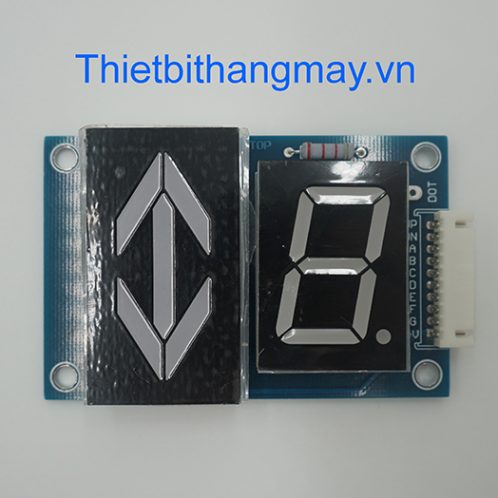

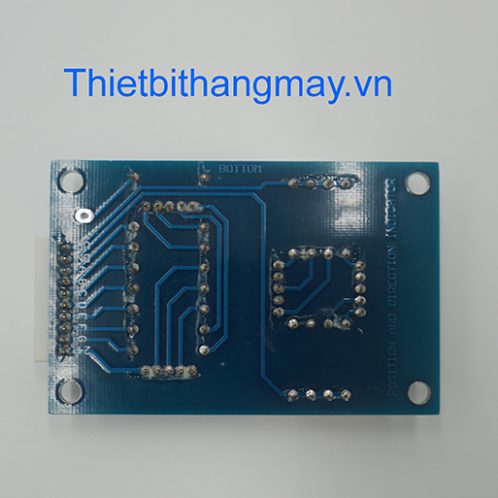

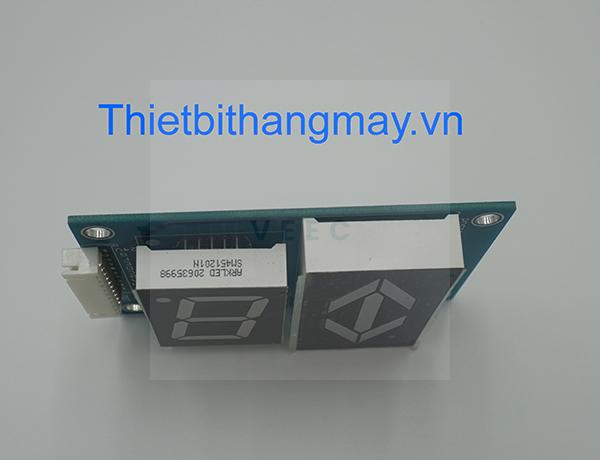

Boar hiển thị LED 7 đoạn ngang là dạng led sử dụng 7 thanh led độc lập được nối với nhau thành hình số 8. Sử dụng dòng điện 1 chiều để đều khiển các thanh led
Led 7 đoạn được kí hiệu a,b,d,c,e,f,g tương ứng với từng thanh led có thể hiển thị các số 1,2,3,4,5,6,7,8
Sau đây Web : thietbithangmay.vn sẽ giúp bạn hiểu hơn về boar qua phần phân tích dưới đây. Nếu bạn cần nhà cung cấp thì chúng tôi chính là một đơn vị uy tín tại hà nội cho bạn lựa chọn.
Cấu tạo, nguyên lý hoạt động, phân loại, đặc tính kỹ thuật của boar hiển thị led 7 đoạn ngang
Cấu tạo boar hiển thị led 7 đoạn ngang
Gồm 2 bộ phận chính:
Các thanh led : Nối với nhau thành hình số 8 tương ứng với các chân a,b,c,d,e,f,g. Sử dụng nguồn điện để làm sáng các led tạo thành các chữ số tương ứng với các tầng 1,2,3,4,5,6,7,8
Điện trở: Khi cấp điện cho led dòng điện cao có thể làm cháy các thanh led vì vậy ta cần nối thêm các điện trở để hạn dòng cho led
Sơ đồ đấu nối led 7 đoạn ngang
Nguyên lý hoạt động led 7 đoạn ngang
Trong ngành thang máy đa phần các led 7 đoạn sử dụng nguồn điện 24v. Muốn led sáng ta cần kích 1 nguồn điện vào led lúc này ta đấu chung các chân âm của led vào với nhau.
Để cho led sáng ta đưa dòng điện dương vào từng thanh led. Muốn led sáng số 1 ta cấp điện cho các led bc số 2 là abdge … vv.
Phân loại
Dựa vào các cực được nối, có thể phân loại led 7 đoạn như sau:
Loại dương chung: các cực dương của 8 thanh led được nối với nhau và các cực âm đứng riêng lẻ.
Loại âm chung: các cực âm của 8 thanh led được nối với nhau và các cực dương đứng riêng lẻ.
Hướng dẫn chọn boar điều khiển led 7 đoạn ngang
Trong lĩnh vực thang máy ngoài led 7 đoạn thì có thêm led ma trận. Led ma trận sử dụng nhiều điểm ảnh nên đòi hỏi phải có 1 hệ điều khiển thông minh.
Led 7 đoạn thì khác nó phù hợp với nhiều loại tủ điều khiển, giá thành rẻ đặc biệt phù hợp với các tủ điều khiển sử dụng rơ le .
Led 7 đoạn thích hợp với các loại thang nâng thực phẩm, thang tải hàng. Bởi sự đơn giản nhưng điều khiển vô cùng hiệu quả và dễ dàng thay thế khi bị hỏng.
Liên hệ với chúng tôi để được tư vấn và mua sản phẩm chính hãng.
Đặc tính kĩ thuật:
Chất liệu: Mạch in 2 lớp
Rộng: 8.5 cm
Cao: 5.5 cm
