Giới Thiệu Chung

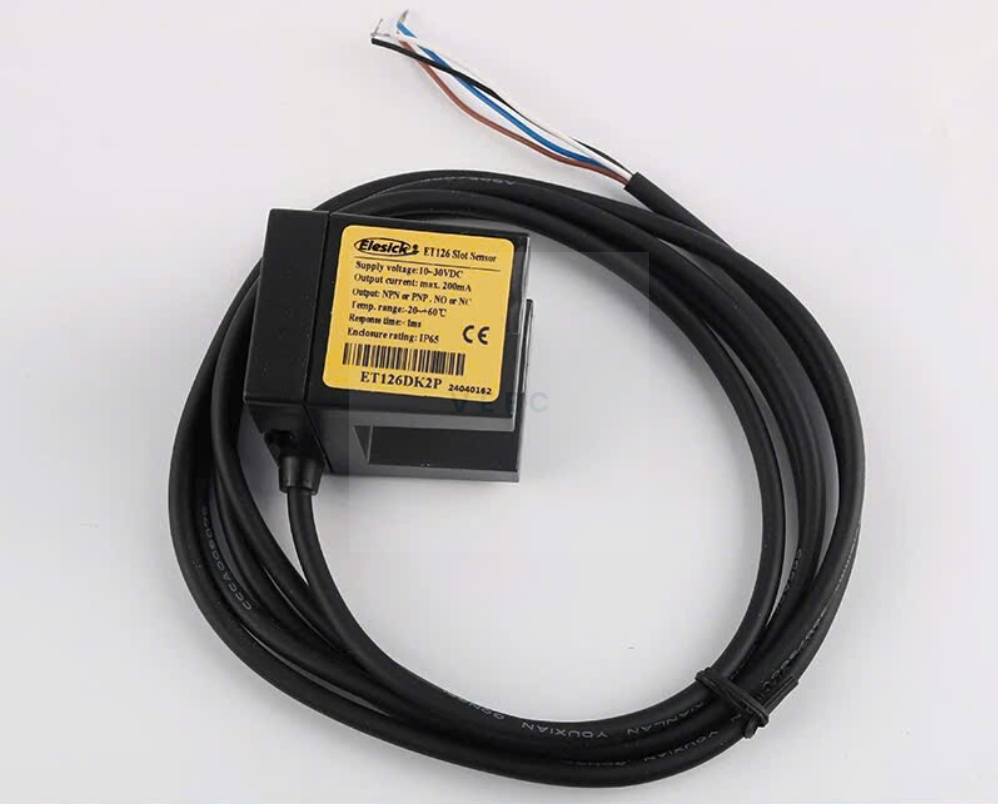

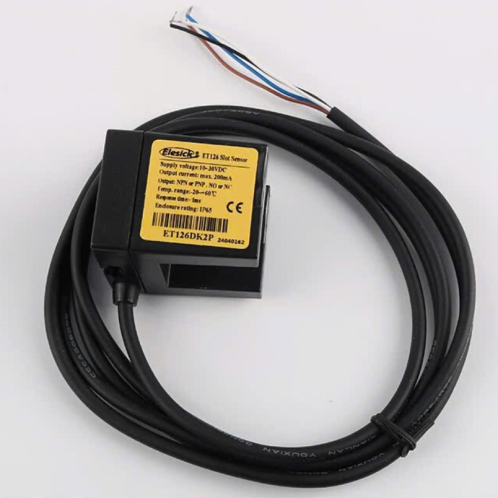

Cảm biến móng ngựa Đa Năng là thiết bị cảm biến quang điện chuyên dụng cho thang máy, được thiết kế theo dạng khe (slot sensor), ứng dụng trong việc phát hiện vật cản, định vị hoặc đếm hành trình. Sản phẩm có khả năng phản hồi tốc độ cao, độ chính xác cao, và thích hợp sử dụng trong các môi trường có độ nhiễu ánh sáng mạnh.
Đặc Điểm Nổi Bật
-
Phản hồi siêu nhanh với thời gian đáp ứng nhỏ hơn 1ms.
-
Độ lặp lại cao, chính xác đến 0.5mm, giúp định vị tin cậy.
-
Khả năng chống nhiễu ánh sáng cực mạnh lên đến >100.000 Lux.
-
Chống bụi, chống nước, chống hơi ẩm theo tiêu chuẩn IP65.
-
Đa chế độ đầu ra: hỗ trợ cả NPN/PNP, NO/NC linh hoạt cho nhiều ứng dụng.
-
Bảo vệ mạch toàn diện: chống ngắn mạch, chống quá tải, chống đột biến.

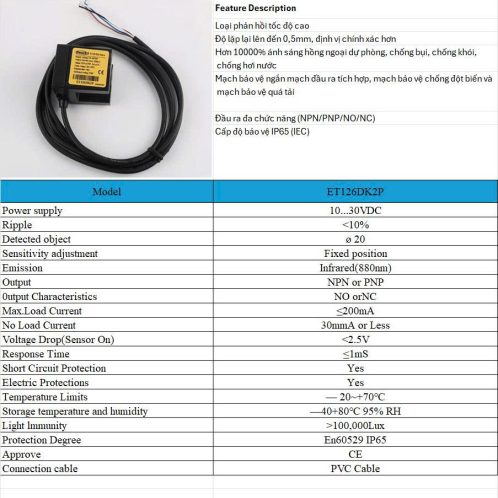

Thông Số Kỹ Thuật
| Thông số | Giá trị |
|---|---|
| Model | ET126DK2P |
| Điện áp hoạt động | 10~30VDC |
| Đối tượng phát hiện | Vật thể có đường kính ≥ Ø20 |
| Điều chỉnh độ nhạy | Cố định |
| Phát xạ | Hồng ngoại 880nm |
| Kiểu đầu ra | NPN hoặc PNP |
| Trạng thái đầu ra | NO hoặc NC |
| Dòng tải tối đa | ≤200mA |
| Dòng không tải | ≤30mA |
| Độ rơi áp khi cảm biến hoạt động | ≤2.5V |
| Thời gian đáp ứng | ≤1ms |
| Nhiệt độ hoạt động | -20 ~ +70°C |
| Nhiệt độ & độ ẩm bảo quản | -40 ~ +80°C, 95% RH |
| Chống ánh sáng | >100,000 Lux |
| Cấp bảo vệ | IP65 theo chuẩn EN60529 |
| Phê duyệt | CE |
| Dây kết nối | Dây PVC, đa lõi |
Ứng Dụng
-
Phát hiện vị trí cabin hoặc đối trọng trong hệ thống thang máy.
-
Giám sát cửa thang máy hoặc các chuyển động vi cơ học.
-
Các hệ thống tự động hóa đòi hỏi phản hồi tốc độ cao.
Kích Thước Thiết Bị
-
Kích thước tổng thể: 51mm x 48.4mm x 27mm.
-
Khe cảm biến (optical axis): độ mở phù hợp tiêu chuẩn.
-
Có lỗ bắt vít (Ø2.7mm) hỗ trợ lắp đặt chắc chắn.

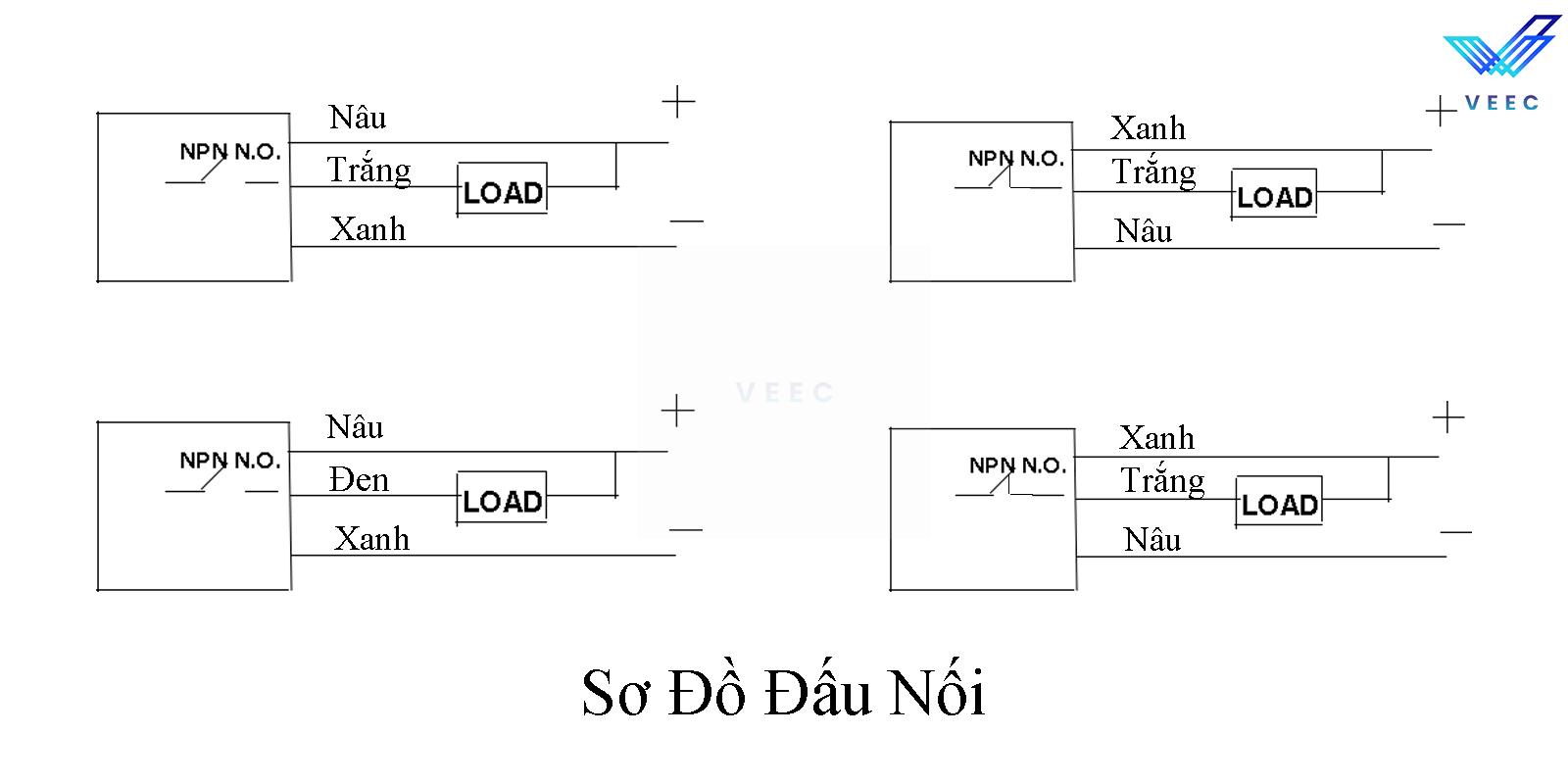

Sơ Đồ Đấu Dây
Thiết bị hỗ trợ cả 4 kiểu đầu ra:
-
NPN NO / NPN NC
-
PNP NO / PNP NC
Chi tiết đấu nối có trong tài liệu kỹ thuật đi kèm.
