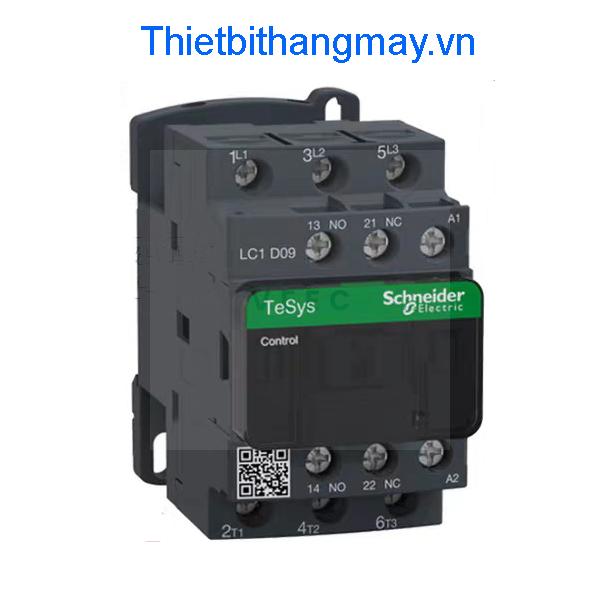

Khởi động từ SCHNEIDER LC1D09 hay còn gọi là contactor, công tắc tơ là 1 thiết bị quan trọng đối với hệ thống điện, tự động hóa. Nó là khí cụ điện áp, chức năng của nó là đóng ngắt mạch điện một cách thường xuyên.
Cấu tạo, Nguyên lý hoạt động, Các đặc tính kĩ thuật của Khởi động từ SCHNEIDER LC1D09
Cấu tạo:
Ba bộ phận chính của Khởi động từ SCHNEIDER LC1D09 bao gồm: Nam châm điện, hệ thống tiếp điểm và hệ thống dập hồ quang.
Nguyên lý hoạt động khởi động từ SCHNEIDER LC1D09
Các khởi động từ 1 pha, 2 pha hay khởi động từ 3 pha đều hoạt động theo 1 nguyên lý duy nhất:
+ Khi cấp nguồn điện vào mạch điện điều khiển bằng với giá trị điện áp định mức của công tắc tơ. Dòng điện sẽ đến 2 đầu cuộn dây quấn cố định trên lõi từ. Từ trường được sinh ra, lực từ xuất hiện hút lõi dịch chuyển. Mạch sẽ đóng lại và trở thành 1 mạch kín. Lực từ sẽ phải lớn hơn lực lò xo để có thể hút lõi. Và lúc này, khởi động từ làm việc.
Đặc tính kĩ thuật của Khởi động từ SCHNEIDER LC1D09
– Điện áp: 110VAC,380VAC
– Dòng điện: 9 A
– Công suất: 4 KW
– Khởi động từ loại LC1D, dùng cho điều khiển động cơ có công suất lên tới 75 KW, tải AC3
– Cuộn dây điều khiển có điện áp điều khiển AC, DC hoặc loại DC tiêu thụ ít năng lượng
– Tích hợp 2 tiếp điểm phụ, 1 NO và 1 NC
– Độ bền cơ khí với độ bền điện cao – 30 triệu lần đóng cắt cho congtactor từ 9 – 150A
– Tấm che ở mặt trước ngăn không cho bụi thâm nhập khởi động từ
– Cuộn dây điều khiển có thể thay thế lẫn nhau
Liên hệ với chúng tôi để được tư vấn và mua sản phẩm chính hãng.
